鋼管拋丸機自動上料裝置

  • 發布時間:2022-12-07
  • 點擊:0

  鋼管拋丸機自動上料裝置工作原理

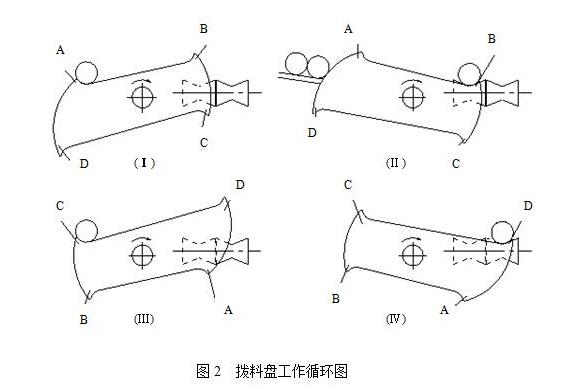

  圖2為撥料盤工作循環示意圖,其工作原理如下:首先將多根需要拋丸處理的鋼管放在帶斜度的上料架1上,在重力作用下,鋼管排列整齊靠緊在上料架下部擋塊上,此時工件被定位;動力系統(減速機)為撥料盤2提供動力,通過鏈傳動帶動其順時針旋轉,撥料盤轉動可將管子送到送料輥道上,送料棍子的連續旋轉將工件送入拋丸室,進行下工序拋丸處理。撥料盤的工作循環如下:當撥料盤2處于位置Ⅰ時,撥料盤A點圓弧角將上料架上1個鋼管托起,隨著撥料盤2的順時針旋轉,撥料盤上A點向上抬起,B點向下方轉動,在重力作用下,管子沿斜面AB滾動到B點圓弧角,撥料盤2繼續轉動,就將管子放置在內側送料輥道5上,此時完成第一根管子上料;撥料盤2從位置Ⅱ開始繼續轉動,達到位置Ⅲ時,撥料盤另一個工作面上的C點圓弧角將第二根管子抬起,撥料盤重復前半周期的運動,其上D點圓弧角將第二根管子放置在外側送料輥道5上(位置Ⅳ),此時撥料盤旋轉一周,完成2根管子上料。上料時間節拍由動力系統傳動速度控制。
